Nazwa produktu: | Projekt modułu zasilacza PCBA | Kolor sitodruku: | Czarny.biały.żółty.red.niebieski |
---|---|---|---|
Wydajność SMT: | BGA.QFP.SOP.QFN.PLCC.CHIP | Grubość deski: | 0,8-5,6 mm |
Min. Min. Hole Size Rozmiar dziury: | 0,2 mm | Wykończenie powierzchni: | HALS / HALS OSP itp |
Usługa testowania: | 100% e-testów | ||
High Light: | 5,6 mm obwód Pcb Power Bank,20-warstwowy obwód Pcb Power Bank |

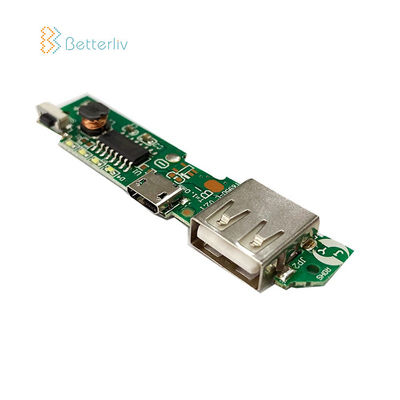

OEM Power Bank PCBA Płytka drukowana obwodu elektrycznego Projekt modułu zasilacza PCBA
Szczegóły Produktu
Warstwy montażowe PCB | 1 warstwy do 20 warstw (standard, w tym płyta HDI) |
Materiał / typ montażu PCB | FR4, aluminium, CEM1, cienka jak kolacja PCB, FPC / złoty palec |
Typ usługi montażu PCB | DIP / SMD lub mieszane SMD i DIP |
Grubość materiału podstawowego | 0,2-3,6 mm |
Grubość miedzi | 18um (H / HOZ), 35um (1 / 1OZ), 70um (2 / 2OZ), 5OZ |
Wykończenie powierzchni montażowej | Pozłacane, HASL, OSP, ENIG |
Wymiar PCB (maks.) | 500 * 700 mm |
Skok IC (min) | 0,2 mm |
Rozmiar wiórów (min) | 01005 |
Rozmiar wywierconego otworu (min) | 0,075 mm |
Szerokość / rozstaw ścieżek (min) | 3mil |
Typ hermetyzacji IC | SOP / CSP / SSOP / PLCC / QFP / QFN / BGA / FBGA / u-BGA |
Zarys tolerancji | ± 0,1 mm |
Tolerancja średnicy otworu | ± 0,076 mm |
Tolerancja lokalizacji otworu | ± 0,076 mm |
Tolerancja V-CUT | ± 0,1 mm |
Możliwości i usługi PCB / PCBA
1. Jednostronna płytka drukowana, dwustronna płytka drukowana i wielowarstwowa płytka drukowana w konkurencyjnej cenie, dobrej jakości i doskonałej obsłudze.
2. FR-4, FR-4 High TG, CEM-1, CEM-3, materiał bazowy z aluminium.
3. HAL, HAL bezołowiowe, Immersion Gold / Silver / Tin, obróbka powierzchni OSP.
4. Płytki drukowane są zgodne z 94V0 i są zgodne z międzynarodowym standardem PCB IPC610 Class 2.
5. Ilości wahają się od prototypu do produkcji średniej i seryjnej.
