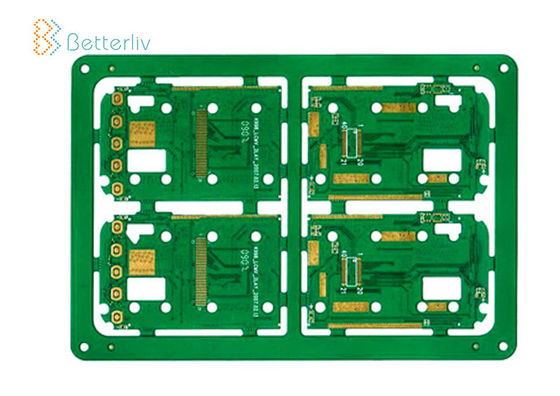

0,1 mm 0,15 mm 4-warstwowa płytka drukowana 0,5 uncji-6 uncji Grubość miedzi Usługa OEM ODM
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | 4-warstwowa płytka drukowana | Materiał bazowy: | FR-4 / aluminium / ceramika / cem-3 / FR-1 |
|---|---|---|---|
| Grubość deski: | 0,1 mm (Flash Gold) / 0,15 mm (HASL) | Grubość miedzi: | 0,5 uncji-6 uncji |
| Min. Min. Hole Size Rozmiar dziury: | 0,15-0,2 mm | Rozmiar płyty: | Zwyczaj |
| High Light: | 0.15mm 4-warstwowa płytka PCB,OEM 0.1mm 4-warstwowa płytka PCB,ODM 0.1mm 4-warstwowa płytka PCB |
||
Projekt płytki drukowanej 4-warstwowa płytka drukowana Prototypowa płytka drukowana Wielowarstwowa produkcja PCB
Możliwość montażu PCB
| Pozycja | Produkcja masowa | Produkcja pilotażowa |
| Pojemność | Pojemność | |
| Materiał | CEM1, CEM3, FR-4, High TG FR4, bezhalogenowy FR4, aluminium, ceramika (96% tlenku glinu) | |
| Teflon, PTFE (F4B, F4BK), Rogers (4003,4350,5880) Taconic (TLX-8, TLX-9), Arlon (35N, 85N) itp. | ||
| Laminat mieszany materiałowy | 4 warstwy - 10 warstw | 12 warstw |
| FR4 + Ro4350, FR4 + aluminium, FR4 + poliimid | ||
| Tolerancja obrysu płyty | ± 0,15 mm | ± 0,10 mm |
| Grubość płyty | 0,125 mm - 6,00 mm | 0,1 mm - 8,00 mm |
| Tolerancja grubości (t≥0,8 mm) | ± 8% | ± 5% |
| Tolerancja grubości (t <0,8 mm) | ± 10% | ± 8% |
| Minimalna linia / odstęp | 0,10 mm | 0,075 mm |
| Tolerancja szerokości ścieżki | 15% -20% | 10% |
| Minimalny otwór wiercenia (mechaniczny) | 0,2 mm | 0,15 mm |
| Minimalny otwór lasera | 0,1 mm | 0,075 mm |
| Pierścień mini z otworem (pojedynczy | 0,075 mm | 0,05 MM |
| Mini Solder Mask Bridge | 0,05 mm | 0,025 mm |
| Wykończenie powierzchni | HASL, bezołowiowy HASL, złoto immersyjne, cyna immersyjna, srebro immersyjne. | |
| Platerowane złoto, OSP, tusz węglowy, | ||
Nasze atuty
1. Szybki czas realizacji prototypu i punktualna dostawa.
2. Myśl wysoko o jakości - wysoka zdawalność
Zdawalność prototypu: 100%
Przepustowość produkcji masowej: ponad 99,95%
3. Zapewniamy bezpłatne konsultacje w zakresie projektowania PCB i PCBA.
4. Akceptujemy małe zamówienia, jak również zamówienia zbiorcze.
5. Certyfikacja: Rosh, Reach, ISO 9001, 14001, UL itp.
6. Świadczyć usługi OEM i ODM.
Oto dlaczego nasi klienci wybierają nas ze względu na ich potrzeby w zakresie produkcji i montażu PCB:
Od dawna znani jako pionierzy w branży, kontynuujemy tę reputację, oferując pełną wewnętrzną produkcję płytek drukowanych i możliwości szybkiego montażu / montażu małych ilości.Zapraszamy do odkrycia naszej jakości PCB, niezawodności i wyjątkowej obsługi klienta.Obsługujemy tylko klientów zagranicznych.
