Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | 10-watowy mały bezprzewodowy moduł ładowania PCBA | Funkcjonować: | QC2.0, QC3.0 |
---|---|---|---|
Materiał bazowy: | FR4 | Grubość miedzi: | 1 UNCJA |
Grubość deski: | 1,6 mm | Min. Min. line width szerokość linii: | 0,1 mm |
Min. Min. Hole Size Rozmiar dziury: | 0,2 mm | Test pcba: | Rentgen, test AOI, test funkcjonalny |
Test PCB: | Stanowisko testowe, test latającej sondy | ||
High Light: | Mały moduł nadajnika Qi,moduł nadajnika Qi PCBA,moduł nadajnika bezprzewodowego PCBA |

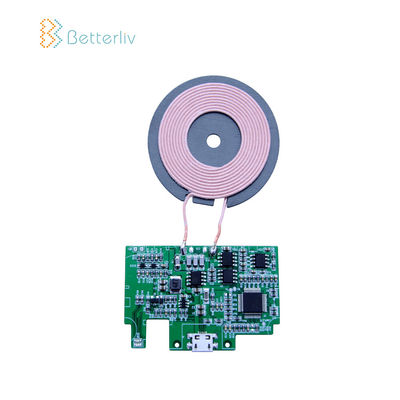

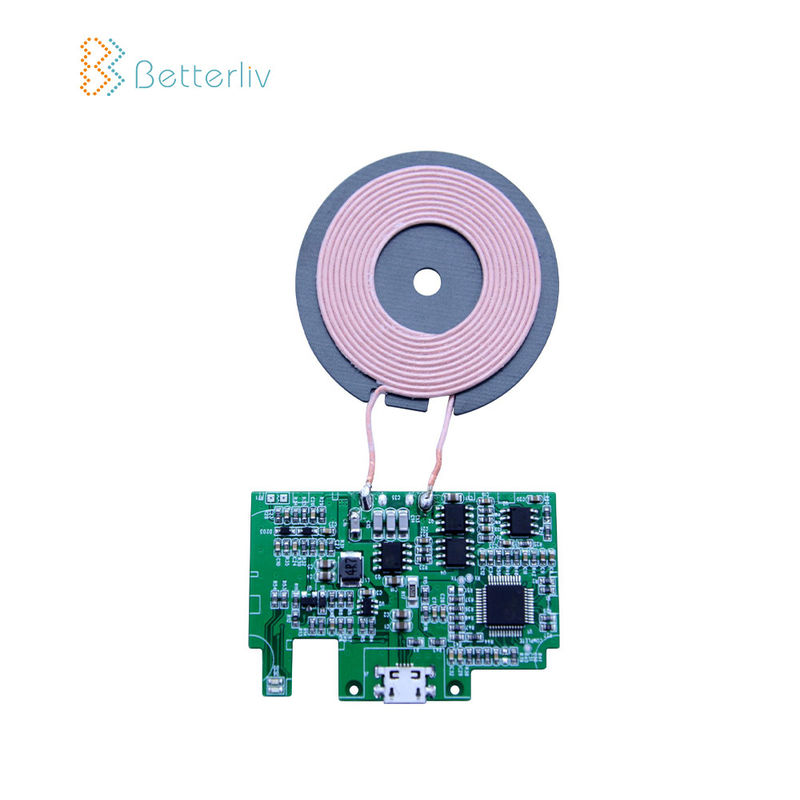

10-watowy mały bezprzewodowy moduł ładowania PCBA Wbudowana szybka ładowarka Qi Moduł bezprzewodowego nadajnika PCBA
Opis produkcji
Nie. | Pozycja | Specyfikacja |
1 | Liczba warstw | 1-18 warstw |
2 | Materiał | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, ceramika, naczynia Laminat na podłożu metalowym |
3 | Wykończenie powierzchni | HASL (LF), Złocenie, Bezprądowe niklowe złoto zanurzeniowe, Puszka zanurzeniowa, OSP (Entek) |
4 | Grubość płyty wykończeniowej | 0,2 mm-6,00 mm (8 mil-126 mil) |
5 | Grubość miedzi | 1/2 uncji min; 12 uncji maks |
6 | Maska lutownicza | Zielony / Czarny / Biały / Czerwony / Niebieski / Żółty |
7 | Min. Szerokość ścieżki i odstępy między wierszami | 0,075 mm / 0,1 mm (3 mil / 4 mil) |
8 | Min. Średnica otworu do wiercenia CNC | 0,1 mm (4 mil) |
9 | Min. Średnica otworu do wykrawania | 0,9 mm (35 mil) |
10 | Największy rozmiar panelu | 610 mm * 508 mm |
11 | Hole Positon | +/- 0,075 mm (3 mil) wiercenie CNC |
12 | Szerokość przewodu (W) |
0,05 mm (2 mil) lub; +/- 20% oryginalnej grafiki |
13 | Średnica otworu (H) |
PTH L: +/- 0,075 mm (3 mil); Non-PTH L: +/- 0,05 mm (2 mil) |
14 | Zarys tolerancji |
0,125 mm (5 mil) frezowanie CNC; +/- 0,15 mm (6 mil) przez wykrawanie |
15 | Warp & Twist | 0,70% |
16 | Odporność izolacji | 10kohm-20mohm |
17 | Przewodność | <50 omów |
18 | Napięcie testowe | 10-300V |
19 | Rozmiar panelu | 110 × 100 mm (min.); 660 × 600 mm (maks.) |
20 | Niewłaściwa rejestracja warstw |
4 warstwy: maks. 0,15 mm (6 mil); 6 warstw: 0,25 mm (10 mil) maks |
21 | Min. Odstęp pomiędzy krawędzią otworu a obwodem pqtternu warstwy wewnętrznej | 0,25 mm (10 mil) |
22 | Min. Odstęp między płytkami oulineto wzór obwodów warstwy wewnętrznej | 0,25 mm (10 mil) |
23 | Tolerancja grubości płyty |
4 warstwy: +/- 0,13 mm (5 mil); 6 warstw: +/- 0,15 mm (6 mil) |
24 | Kontrola impedancji | +/- 10% |
25 | Inna impresja | + - / 10% |
Nasze usługi
* Zakup materiałów elektronicznych
* Produkcja gołych PCB
* Usługa montażu PCB.(SMT, DIP)
* PEŁNY test: AOI, RTG, test w obwodzie (ICT), test funkcjonalny (FCT)
* Zespół kabli i wiązek przewodów
* Usługa powlekania konforemnego
* Prototypowanie i masowa produkcja ...
* Układ PCB, projekt PCBA zgodnie z twoim pomysłem
Zalety
• Ścisła odpowiedzialność za produkt
• Inżynieria wstępnej obróbki przed produkcją
• Kontrola procesu produkcyjnego
• 100% E-test, 100% kontrola wizualna, w tym IQC, IPQC, FQC, OQC
• 100% kontrola AOI, w tym RTG, mikroskop 3D i ICT
• Test wysokiego napięcia, test kontroli impedancji
• Mikrosekcja, zdolność lutowania, test naprężeń termicznych, test szokowy
• Własna produkcja PCB
• Skoncentruj się na produkcji małej i średniej wielkości
• Szybka i terminowa dostawa
