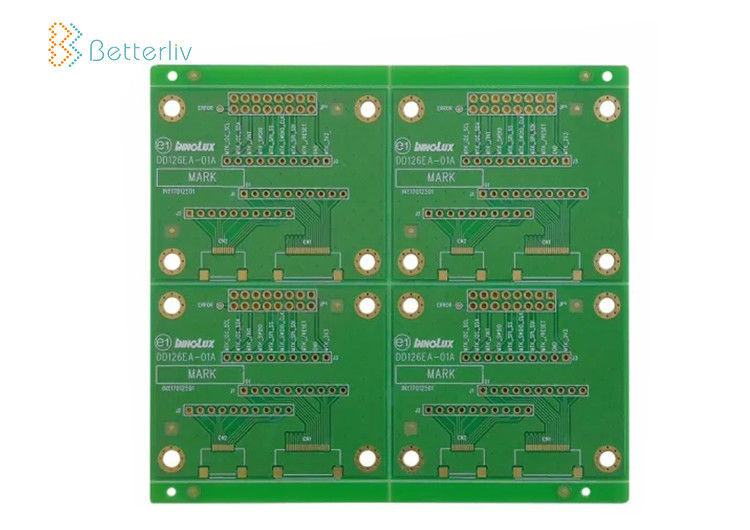

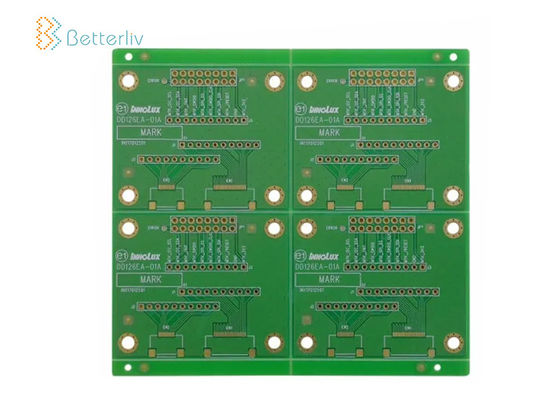

2-warstwowa płytka drukowana HASL, dwuwarstwowa płytka drukowana 3,2 mm

2-warstwowa płytka drukowana HASL, dwuwarstwowa płytka drukowana 3,2 mm

HASL 2 Layer PCB Board , 3.2mm Double Layer Printed Circuit Board
HASL 2 Layer PCB Board , 3.2mm Double Layer Printed Circuit Board

Duży Obraz :  2-warstwowa płytka drukowana HASL, dwuwarstwowa płytka drukowana 3,2 mm Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Betterliv/OEM
Orzecznictwo: ROSH. ISO9001.
Numer modelu: OEM
Zapłata:
Zasady płatności: T / T, Western Union, karta kredytowa
Szczegółowy opis produktu
Materiał bazowy: FR-4, niestandardowe Grubość miedzi: 1 uncja, niestandardowe
Grubość deski: 1,6 mm, niestandardowe Min. Min. Hole Size Rozmiar dziury: 0,25 mm, niestandardowe
Wykończenie powierzchni: HASL, niestandardowe Min. Min. line spacing odstępy między wierszami: 0,003 '', niestandardowe
High Light:

Dwuwarstwowa płytka drukowana 3

,

2 mm

,

2-warstwowa płytka drukowana HASL

2-warstwowa płytka drukowana PCB i wielowarstwowa płytka drukowana z inteligentnym sterowaniem elektronicznym



Zdolność produkcyjna PCB:

Maska lutownicza
Kolor
Zielony, biały, czarny, czerwony, niebieski…
Min soldermaska ​​bezbarwna
0,003 ″ (0,07 mm)
Grubość
(0,012 * 0,017 mm)
Sitodruk
Kolor
biały, czarny, żółty, niebieski…
Minimalny rozmiar
0,006 ″ (0,15 mm)
Maksymalny rozmiar płyty wykończeniowej
700 * 460 mm
Wykończenie powierzchni
HASL, ENIG, srebro zanurzeniowe, puszka zanurzeniowa, OSP…
Zarys PCB
Kwadratowy, okrągły, nieregularny (z przyrządami)



DLACZEGO WŁAŚNIE MY?
Wysoka jakość
Firma z certyfikatem ISO9001, mamy bardzo solidny system jakości i profesjonalny zespół jakości;
Niezawodny łańcuch dostaw, nawiązaliśmy długoterminową strategiczną współpracę z czołowymi producentami komponentów elektronicznych na całym świecie; Wysokie możliwości produkcyjne, nasza płytka PCB może osiągnąć maksymalne warstwy 64, minimalny rozmiar elementu umieszczonego może spełniać 0201 i minimalne odstępy między układami BGA może spełnić 0,3 mm; Mamy pełną kontrolę i testy dla PCBA, w tym SPI, AOI, ICT, FCT, X-RAY, ROHS i starzenie.


Szybka odpowiedź
Oferujemy klientom szybką i otwartą wycenę BOM; 10 lat doświadczenia we współpracy z klientami z Europy i Ameryki Północnej, szybko i profesjonalnie reagujemy na wymagania klientów.


Usługa One Stop
Profesjonalnie oferujemy usługi montażu PCB (SMT, DIP, MI, AI), zaopatrzenie w komponenty, finalny montaż produktu, testowanie, lakierowanie zgodne z PCBA, projektowanie produktów elektronicznych oraz wsparcie dla produktów peryferyjnych.



Cześć, jeśli masz jakieś wymagania dotyczące PCB, prześlij specyfikację PCB, a my odpowiemy jak najszybciej.Dziękuję i pozdrawiam!
