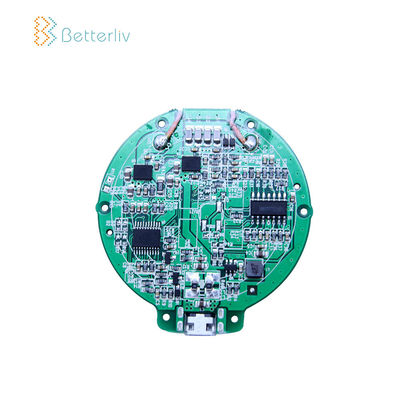

Prototypowy zespół PCB o mocy 10 W z cewką materiałem bazowym Fr4

10W Dostosowana bezprzewodowa ładowarka Qi Prototypowa płytka drukowana PCB PCBA z cewką



Rozmiar: ok.8,8 * 8 cm

Interfejs: Micro USB

Moc w trybie czuwania: średnia moc jest mniejsza niż 50 mW;

Efektywność konwersji: większa niż 73%

Odległość transmisji: maksymalnie 10 mm, zalecana odległość transiwera 2 mm ~ 4 mm

Certyfikacja produktu: CE / FCC, kompatybilny ze standardami certyfikowanymi przez QI;

Standardy: standard ładowania bezprzewodowego Qi

Smukła, szybka bezprzewodowa ładowarka Qi o mocy 10 W, płytka drukowana PCBA z cewką Bezprzewodowa podkładka ładująca DIY

Napięcie wejściowe: DC9V1,5 ~ 2A, w tym zakresie alarmu napięcia i zatrzymania ładowania;Napięcie wyjściowe: 9 V ± 0,1 V;



Rozmiar PCBA	można dostosować
Rozmiar cewki: 50 * 50 mm	można dostosować
Moc wejściowa	5V-2A;9V-1,67A
Wynik	5 W / 7,5 W / 10 W.
Sprawność konwersji	82% maks
Odległość transmisji	5-8mm
Częstotliwość robocza	110-205 KHZ
Standard produktu	WPC v.1.2
Środki ochronne	FOD, DPL, SCP, nadmierna temperatura, ochrona przed przepięciami, oprogramowanie / sprzęt podwójna ochrona nadprądowa, ulepszony VRVS; Dedykowany wysoki Sterownik MOS i MOS o niskim poborze mocy
Kompatybilny z	Certyfikat WPC Qi V1.2.4, kompatybilny ze wszystkimi urządzeniami obsługującymi Qi.



1. Kompaktowa konstrukcja bezprzewodowa ładowarka Qi.
2. Qi Standard - łatwy w użyciu - po prostu upuść smartfon / tablet, aby rozpocząć ładowanie.
3. Wskaźnik świetlny pokazujący stan ładowania.
4. Przyjmuje inteligentny system identyfikacji, po prostu odłóż, aby naładować.
5. Wysoka moc, szybkie ładowanie.
6. Ponad 83% wysokowydajnej konwersji energii.Stworzone z myślą o maksymalnej wydajności i bezpieczeństwie.
7. Dowolna technologia pozycjonowania, brak konieczności idealnego wyrównania.
8. Z odpowietrznikiem, aby uniknąć przegrzania.
